Emuduino で使用可能なアナログデバイスのリファレンス

——–

使用可能なGUIパーツ群

アナログ

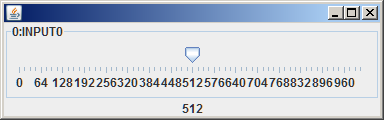

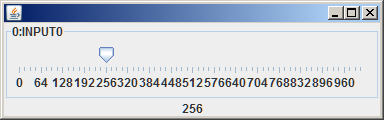

  • アナログスライダー(0 - 1023)入出力兼用 0-9番ピンまでの計 10ポート
    Slider Horizontal Slider Vertical Slider Vertical Slider Vertical
    Slider Horizontal
    Slider Horizontal Slider
    水平，垂直の2種類が選択できます。 利用可能関数

    • analogRead(int inPin);
    • analogWrite(int outPin, int value );

  • アナログデータ再生ユニット(0 - 1023)入力専用 10-15番ピンまでの計 6ポート

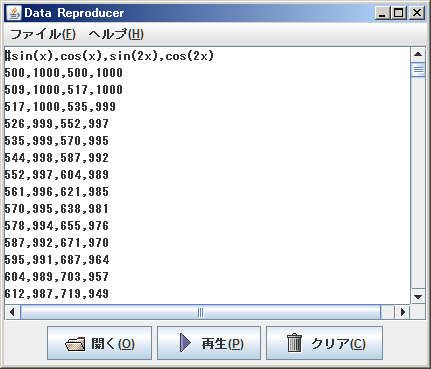

    DataReproducer.png Data Reproducer
    Data reproducer は，アナログデータ取り込みのテスト用に作成した特別なデバイスです。
    最初に，[開く]ボタンで，CSV形式の再生データファイルを読込みこんでおきます。
    [再生]ボタンを押し再生状態にすると，1行単位でデータ列を読み込み，analogRead()関数が実行されると該当するカラムのデータを返します。
    データの存在しないカラムを指定した場合は，0を返します。
    最大で，6個のデータを同時に再生することが可能です。
    それぞれのカラムのデータ範囲は，0から1023までの整数値です。
