Emuduino samples

サンプルリスト

└─examples
    ├─AllGuiPart
    ├─Blink
    │  ├─Blink
    │  ├─BlinkTurbo
    │  └─BlinkX3
    ├─Button
    │  ├─Button
    │  ├─Button2LED
    │  └─ButtonStateChange
    ├─DataRep
    │  ├─DataRepTest
    │  └─HeartBeat
    ├─DisplayUnit
    │  ├─LcdTest
    │  ├─Many7Seg
    │  ├─NixieTubeClock
    │  ├─ReadAnalogVoltage_7seg
    │  └─ReadAnalogVoltage_NixieTube
    ├─Joke
    │  ├─ActivityLimitation
    │  ├─KnightRider
    │  ├─TwentyFour
    │  └─SorobanEmu
    ├─Led
    │  ├─ColorLEDs
    │  ├─Dice
    │  └─RussianRoulette
    ├─LedCube
    │  ├─LedCube3x3x3
    │  ├─LedCubeColorTower
    │  ├─LedCubeHelloWorld
    │  ├─LedCubePanel
    │  └─LedCubeWave
    ├─LedMatrix
    │  ├─HeartBeat
    │  ├─LedMatrixDice2Color
    │  ├─LedMatrixDiceRed
    │  ├─LedMatrixGameOfLife
    │  ├─LedMatrixGameOfLifeColor
    │  ├─LedMatrixPattern
    │  ├─LedMatrixRandom
    │  ├─SorobanClock
    │  └─TheMatrix
    ├─Serial
    │  ├─DroidTestAnalog
    │  ├─DukeTestAnalog
    │  ├─SerialTest
    │  └─MorseCode
    ├─Slider
    │  ├─Slider2Buzzer
    │  └─SliderXY
    ├─Sound
    │  ├─toneKeyboard
    │  ├─toneMelody
    │  └─tuner
    ├─SparkFun
    │  ├─MrRoboto
    │  └─ProtoSnap_Pro_Mini
    └─Tutorial
        ├─Tutorial01
        ├─Tutorial02
        ├─Tutorial03
        ├─Tutorial04
        └─Tutorial05

AllGuiPart

examples/AllGuiPart/AllGuiPart.pde

主要なGUIパーツを表示するために作成しました。
制御部分は，一切実装していないので，使い道はありません。

Blink

examples/Blink/Blink/Blink.pde

Arduino の13pinに接続されているLEDを1秒間隔で点滅

examples/Blink/BlinkTurbo/BlinkTurbo.pde

3種類のArduino に接続されているLEDを1秒間隔で順次点滅
SW2を押すと、0.2秒間隔で点滅

examples/Blink/BlinkX3/BlinkX3.pde

3種類のArduino に接続されているLEDを1秒間隔で順次点滅

Button

examples/Button/Button/Button.pde

Switch 3 が押されると Arduino の2pinに接続されているLEDを点灯します。

examples/Button/Button2LED/Button2LED.pde

Switch が押されると LEDを点灯します。
Switch 5 --> LED 2 Red
Switch 6 --> LED 3 Yellow
Switch 7 --> LED 4 Green

examples/Button/ButtonStateChange/ButtonStateChange.pde

switch 6を押す毎に，内部フラグを切替えます。
それに合わせてArduinoの13pinに接続されているLEDを点灯と消灯を切替えます。

DataRep

examples/DataRep/DataRepTest/DataRepTest.pde

データ再生テスト
data_reproducerから，sin波，cos波にデータを読み込み，Slider0-3に出力します。
データは，data/sin_cos.csvを読み込んで，Playボタンをクリックしてください。

examples/DataRep/HeartBeat/HeartBeat.pde

CSV形式の心拍データをData reproducerに読み込み，それを再生します。
Slider1:心拍データの値を提示
Slider0:現在のSlider0の値を閾値とする。これと心拍データの値を比較して，閾値を越えた場合は，音を鳴らす。

DisplayUnit

examples/DisplayUnit/LcdTest/LcdTest.pde

LCDの表示テスト
data_reproducerから，sin波，cos波にデータを読み込み，Slider0-2に出力します。
その値をLCDに表示し，値が960以上の時は，LEDを点灯します。
データは，data/sin_cos.csvを読み込んで，Playボタンをクリックしてください。
なお，LCDの表示領域が16文字2行に制限されるので，一部表示が途切れている。

examples/DisplayUnit/Many7Seg/Many7Seg.pde

複数の7SegLED表示テスト
実際のArduinoでは，パーツを1個増やすだけでも手間がかかりますが，Emuduinoなら，簡単に増やしたり，減らしたりできます。
また，配置も自由に変えられます。
EmuduinoDesignerで7SegLEDの数と配置を設定する場合は，Opeionの欄で指定してください。
m:1行に表示する7SegLEDの数
n:7SegLEDの行数
例
8,1 :7SegLED 8個を1行，合計 8個を表示する。
6,2 :7SegLED 6個を2行，合計12個を表示する。
4,3 :7SegLED 4個を3行，合計12個を表示する。

examples/DisplayUnit/NixieTubeClock/NixieTubeClock.pde

ニキシー管のGUIパーツを使った日時の表示例です。
年月日と時刻の取得には，javaのカレンダークラスを直接使用してます。

examples/DisplayUnit/ReadAnalogVoltage/ReadAnalogVoltage_7seg.pde

slider 0 の値の変化を 4桁 7segLEDに表示します。 0-1023

examples/DisplayUnit/ReadAnalogVoltage/ReadAnalogVoltage_NixieTube.pde

slider 0 の値の変化を 4桁 Nixie管に表示します。 0-1023

Joke

examples/Joke/ActivityLimitation/ActivityLimitation.pde

カウントダウンタイマー(5分)です。
某アニメの活動限界を示すパネルをイメージして作ってみました。
ランダムに点滅する赤色LEDで緊迫感を演出しています。

examples/Joke/KnightRider/KnightRider.pde

emuduinoで，お約束のナイトライダーを作ってみました。
Switch 11を押すとスタートします。

examples/Joke/TwentyFour/TwentyFour_7seg.pde

24分間のカウントダウンタイマーです。4桁 7segLEDで表示します。
効果音は，主人公がテロリストと戦う某サスペンス・ドラマ風にしてみました。
Switch 2を押すとスタートします。

examples/Joke/TwentyFour/TwentyFour_NixieTube.pde

24分間のカウントダウンタイマーです。4桁 Nixie管で表示します。
効果音は，主人公がテロリストと戦う某サスペンス・ドラマ風にしてみました。
Switch 2を押すとスタートします。

examples/Joke/SorobanEmu/SorobanEmu.pde

個人的な趣味で，そろばん珠の動きをテストするために作成しました。
arduinoのPin配置とは全く異なる使い方なので，参考にしないでください。

Led

examples/Led/ColorLEDs/ColorLEDs.pde

Emuduinoでは，赤，橙，黄，緑，シアン，青，マゼンタ，ピンク，白の9色のLEDが使えます。
スライダーで点灯/消灯の条件を設定してから，Pin12に接続されたボタンを押してください。

512未満でLED消灯。
512以上でLED点灯。

examples/Led/Dice/Dice.pde

電子サイコロです。ボタンを押すとサイコロの目が変わります。

examples/Led/RussianRoulette/RussianRoulette.pde

ロシアンルーレットに必要なGUIパーツを用意しました。
コードを追加して，ロシアンルーレットを完成させてください。

LedCube

examples/LedCube/LedCube3x3x3/LedCube3x3x3.pde

3x3x3 の Led Cube で以下のパターンを繰り返して表示します。
1個ずつ追加,波,平面,ツイスト

examples/LedCube/LedCubeColorTower/LedCubeColorTower.pde

11x3x3 の タワー型Led Cube です。
一層づつ色を変えながら数十色を表示します。

examples/LedCube/LedCubeHelloWorld/LedCubeHelloWorld.pde

7x9x9 の Led Cube で,Hello world を表示します。

examples/LedCube/LedCubePanel/LedCubePanel.pde

9x9x9 の Led Cube で平面が一層づつ下に移動していく表示を繰り返します。

examples/LedCube/LedCubeWave/LedCubeWave.pde

9x9x9 の Led Cube で複雑な波の動きを表示します。

LedMatrix

examples/LedMatrix/HeartBeat/HeartBeat.pde

 Led Matrix を使ったアニメーションです。

examples/LedMatrix/LedMatrixDice2Color/LedMatrixDice2Color.pde

Led Matrix でサイコロの目を表現しています。
2色のLEDを組み合わせで、配色に工夫をしています。
スイッチを押すと、1秒間隔で表示を切り替えていきます。

examples/LedMatrix/LedMatrixDiceRed/LedMatrixDiceRed.pde

Led Matrix でサイコロの目を表現しています。
スイッチを押すと、1秒間隔で表示を切り替えていきます。

examples/LedMatrix/LedMatrixGameOfLife/LedMatrixGameOfLife.pde

John Conway's Game of Life
ドットマトリックスLED上にライフゲームを実装しました。
細胞は増殖と死滅を繰り返し、やがて平衡状態に到達します。
resetButtonを押すと、生態系が初期化され、活動を再開します。

examples/LedMatrix/LedMatrixGameOfLifeColor/LedMatrixGameOfLifeColor.pde

John Conway's Game of Life(カラーバージョン)
ドットマトリックスLED上にライフゲームを実装しました。
細胞は増殖と死滅を繰り返し、やがて平衡状態に到達します。
resetButtonを押すと、生態系が初期化され、活動を再開します。
このカラーバージョンでは、寿命により細胞の色を以下のように変えています。

1世代青
2世代緑
3世代水色
4世代赤
5世代マゼンタ
6世代黄
7世代以上白

examples/LedMatrix/LedMatrixPattern/LedMatrixPattern.pde

"ちっちゃい～の" のサンプルを引用しました。
Charlieplexing技術で、8×8ドット マトリクスLEDを2個使用した
20 x 40 mmの表示モジュールのキット
http://ikkei.akiba.coocan.jp/ikkei_Electronics/MTM07.html
pattern.ino

examples/LedMatrix/LedMatrixRandom/LedMatrixRandom.pde

LEDをランダムに点滅させるLed Matrix のデモです。

examples/LedMatrix/SorobanClock/SorobanClock.pde

LedMatrixのGUIパーツを使って年月日時分秒を表示します。
年月日と時刻の取得には、javaのカレンダークラスを直接使用してます。
表示は、そろばんと同じで、Ledの縦一列が、一桁の数字を表します。

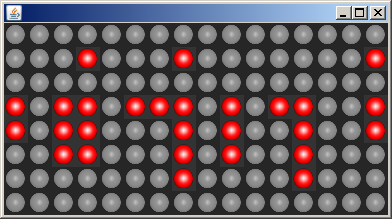

2038年1月19日3時14分7秒 は、以下のように表示されます。

examples/LedMatrix/TheMatrix/TheMatrix.pde

あの映画の映像を再現してみました。
米1999
監督:アンディ・ウォシャウスキー,ラリー・ウォシャウスキー
出演:キアヌ・リーヴス,ローレンス・フィッシュバーン,キャリー・アン・モス,ユーゴー・ウィーヴィング
受賞:アカデミー編集賞,視覚効果賞,サウンド賞,音響効果賞

Serial

examples/Serial/DroidTestAnalog/DroidTestAnalog.pde

Slider 0 の値を読み込み，Droid君の目の色を変えます。
0:OFF    消灯
1:RED    赤色
3:GREEN  緑色

examples/Serial/DukeTestAnalog/DukeTestAnalog.pde

Slider 0 の値を読み込み，Duke君の鼻の色を変えます。
0:OFF    消灯
1:RED    赤色
2:YELLOW 黄色
3:GREEN  緑色
4:BLUE   青色

examples/Serial/SerialTest/SerialTest.pde

シリアルコンソールの送信用テキストエリアに以下のアルファベット1文字のコマンドを入力し，Sendボタンを押してください。
シリアルから送られてくるコマンドを読み取り，そのコマンドに対応する色のLEDを点灯します。
大文字コマンドは点灯，小文字コマンドは消灯

R:赤色点灯, r:赤色消灯
Y:黄色点灯, y:黄色消灯
G:緑色点灯, g:緑色消灯

examples/Serial/MorseCode/MorseCode.pde

シリアルコンソールの入力エリアに英数字を入力して、送信ボタンを押してください。
英数字に相当するモールス信号を再生します。
switch3を押すと,短点の音を再生します。
switch4を押すと,長点の音を再生します。

Slider

examples/Slider/Slider2Buzzer/Slider2Buzzer.pde

button 2の値を読み取り，Onの場合は，analog slider0の値を読み取ります。
もし，その時の入力がthreshold以上であれば，その値を周波数として，スピーカーで再生します。

examples/Slider/SliderXY/SliderXY.pde
```
水平，垂直のSliderのテストプログラムです。
```
- トグルスイッチOff:水平Slider
- トグルスイッチOn :垂直Slider

Sound

examples/Sound/toneKeyboard/toneKeyboard.pde

button 2 - 9の値を読取り，それぞれに割り当てられた音階を再生します。

examples/Sound/toneMelody/toneMelody.pde

配列に定義されている音階を順次再生していきます。

examples/Sound/tuner/tuner.pde

楽器を調律するためのチューナーです。
D2 ボタンを押すと、Nixie管に表示されている周波数の音を再生します。
周波数の設定は、スライダー0-3で行います。

SparkFun

SparkFunの製品をエミュレートしてみました。
基礎部分をEmuduinoで開発し、そのコードをarduinoの実機でチューニングすることで、開発期間の短縮を図ることが可能です。

examples/SparkFun/MrRoboto/MrRoboto.pde
```
sparkfunsparkfunのMr. Roboto Kitをemuduinoで再現してみました。
商品コード： KIT-11257
[Mr. Roboto Kit](https://www.sparkfun.com/products/11257)
```
- 1 x Mini LCD Screen
- 1 x 6-Pin Right-Angle Header
- 1 x 16-Pin Straight Header
- 2 x Super Bright Red LEDs
- 2 x 1kOhm Resistors
- 1 x Miniature Photocell
- 1 x TMP36 Temperature Sensor
- 1 x Piezo Buzzer
- 1 x 2-Pin JST Connector
- 2 x AA Batteries
- 1 x AA Battery Holder with Power Switch

examples/SparkFun/ProtoSnap_Pro_Mini/ProtoSnap_Pro_Mini.pde

SparkFun社のProtoSnap - Pro Miniをエミュレートしました。
このボードは，Arduino Pro miniとタクトスイッチ、光センサー、フルカラーLED、ブザーがセットになっています。
lightセンサの値が128以上になると，LEDが点滅します。
スイッチが押されている間は，音楽が鳴り続けます。
商品コード： SFE-DEV-10889
[ProtoSnap Pro Mini](https://www.sparkfun.com/products/10889)

1 x Arduino Pro Mini 5V/16MHz
1 x FTDI Basic Breakout 5V
1 x Buzzer
1 x RGB LED
1 x Light Sensor
1 x Push Button
1 x Protoboard

Tutorial

入門者向けのチュートリアルです。

基本となるProcessingのチュートリアルです。
- examples/Tutorial/GettingStarted00/GettingStarted00.pde
- examples/Tutorial/GettingStarted01/GettingStarted01.pde
Emuduinoのチュートリアルです。
- examples/Tutorial/Tutorial01/Tutorial01.pde
- examples/Tutorial/Tutorial02/Tutorial02.pde
- examples/Tutorial/Tutorial03/Tutorial03.pde
- examples/Tutorial/Tutorial04/Tutorial04.pde
- examples/Tutorial/Tutorial05/Tutorial05.pde
