Emuduino で使用可能なシリアルデバイスのリファレンス

——–

使用可能なGUIパーツ群

シリアル

シリアル0(0,1番ピンを使用)

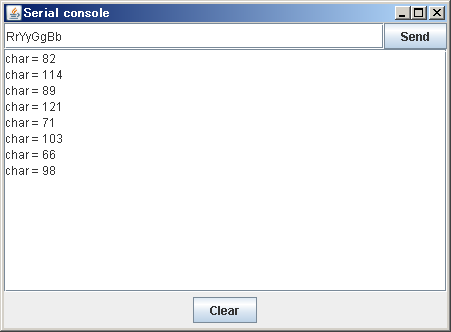

• シリアルコンソール 1個
  Serial Console
  Arduinoのシリアルコンソールと似たような機能を提供します。
  利用可能関数
  • Serial.begin(speed)
    シリアル通信のデータ転送レートをbps(baud)で指定します。bpsはビット/秒です。
    コンピュータと通信する際は，次のレートから1つを選びます。
    300, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
  • Serial.print(String str);
  • Serial.println(String str);
    文字列 str をシリアルコンソールに表示する。

シリアル1(18,19番ピン), シリアル2(16,17番ピン), シリアル3(14,15番ピン)

これら3つのシリアルポートには，以下のデバイスの中から1つを選択して接続可能
同じデバイスを複数設定することも可能

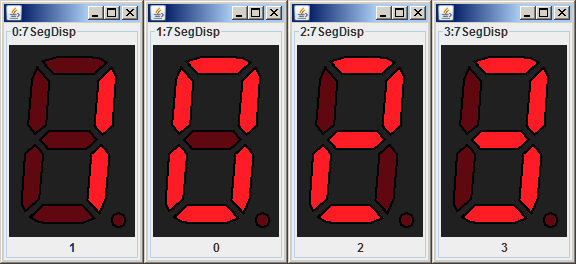

• 7セグLED

  利用可能関数

  • void disp7SEG(int n, int value);
    7セグLEDに数字を表示します。
    nは表示する7セグLEDのID番号，valueは表示する値(0-15)
    この7セグLEDはI2Cで接続されていると仮定しています。

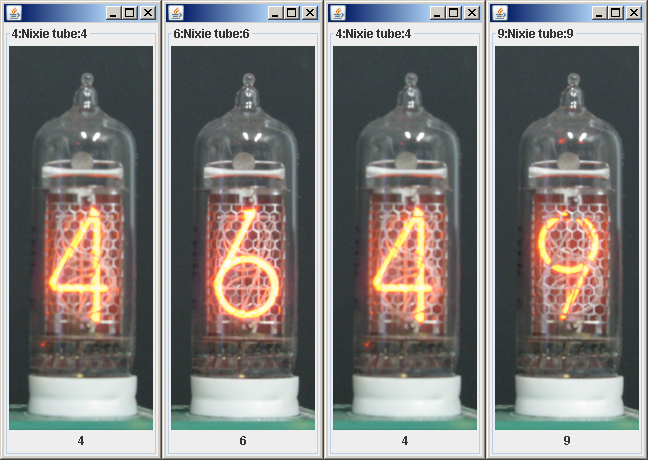

• Nixie管

  利用可能関数

  • void dispNixie(int n, int value);
    Nixie管に数字を表示します。 nは表示するNixie管のID番号，valueは表示する値(0-9)
    このNixie管はI2Cで接続されていると仮定しています。

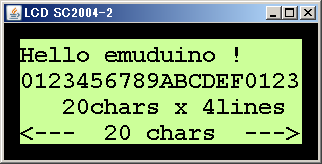

• 液晶表示装置

  • 8文字x 2行

  • 16文字x 2行

  • 16文字x 8行

  • 20文字x 4行

    利用可能関数
    • void begin(int column, int row);
      表示可能な液晶の1行の文字数とその行数を指定して，初期化します。
      現在，16文字x2行, 16文字x8行, 20文字x4行 のLEDをサポートしています。
      ただし，これは，互換性のために用意した関数で，実際には何もしません。
    • public void clear();
      液晶の表示を消去します。
    • int print(int n, String data); 液晶に英数字を表示します。
      nで，何行目に書き込むかを指定し,表示桁数を超えた文字は切り捨てられます。
      本来は，書き込みのカーソル位置を指定する関数が必要ですが，現在は実装していません。
      行単位で文字列のデータを管理するなどの工夫をしてください。

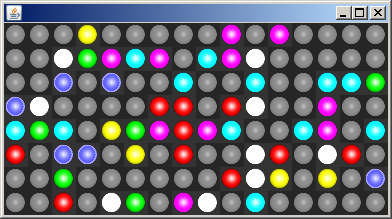

• Led Matrix

  利用可能関数

  • void setPixel(int x, int y, int color);
    x,yで指定した座標位置(左上を0,0とする)に指定したcolorで、LEDを点灯します。
    整数値 Color で色を指定します。
    • WHITE : 0x00ffffff
    • YELLOW : 0x00ffff00
    • MAGENTA : 0x00ff00ff
    • RED : 0x00ff0000
    • AQUA : 0x0000ffff
    • GREEN : 0x0000ff00
    • BLUE : 0x000000ff
    • OFF : 0x00000000
  • int getPixel(int x, int y);
    座標位置の色を取得します。
  • void clear();
    全LED表示を消去します。

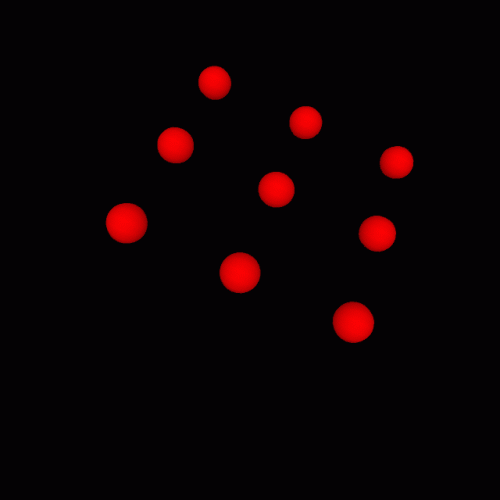

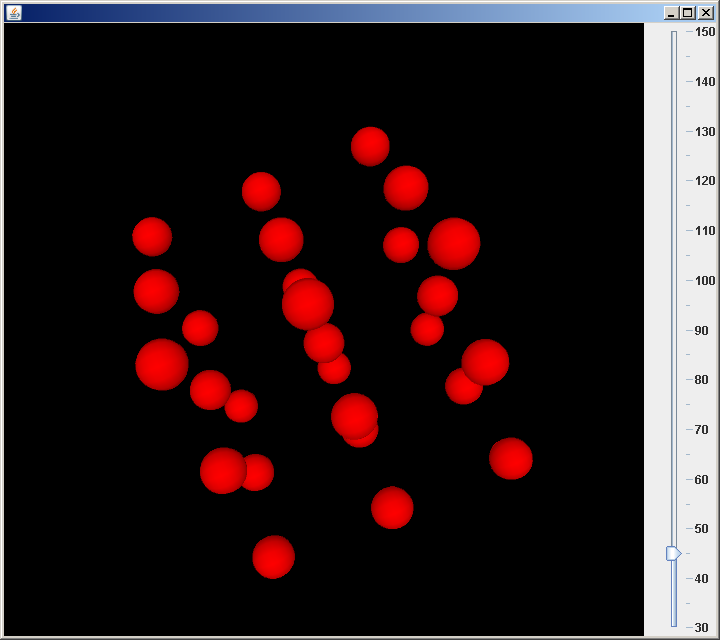

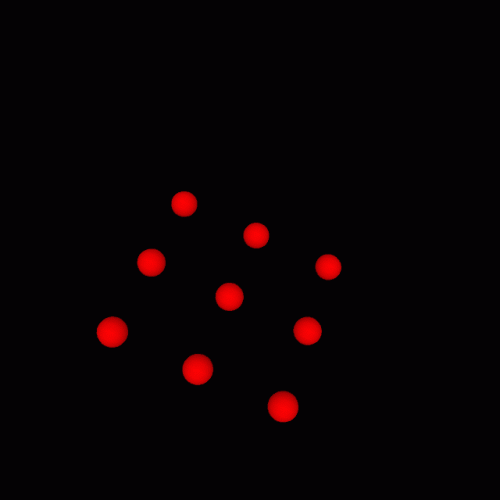

• Led Cube


  利用可能関数

  • void setColor(int width, int height, int depth, int color);
    width, height, depthで指定した座標位置に指定した整数値colorで、LEDを点灯します。
    color:ビットのうち 24 ～ 31 はアルファ、16 ～ 23 は赤、8 ～ 15 は緑、0 ～ 7 は青
    以下は、色の設定例
    • WHITE : 0xffffffff
    • YELLOW : 0xffffff00
    • MAGENTA : 0xffff00ff
    • RED : 0xffff0000
    • AQUA : 0xff00ffff
    • GREEN : 0xff00ff00
    • BLUE : 0xff0000ff
    • OFF : 0x00000000
      ただし、0x00000000を設定すると空間には何も表示されないので全色数は、総天然色 - 1 色になる。
  • int getColor(int width, int height, int depth);
    width, height, depthで指定した座標位置のledの色情報を取得します。
• Droid(カラーLEDの点灯)
  Droid
  シリアルポートを経由して接続されたカラーLEDの色を変えます。
  利用可能関数

  • void setColor(int Color);

    整数値 Color で色を指定します。
    0 : OFF 消灯
    1 : RED 赤色点灯
    3 : GREEN 緑色点灯

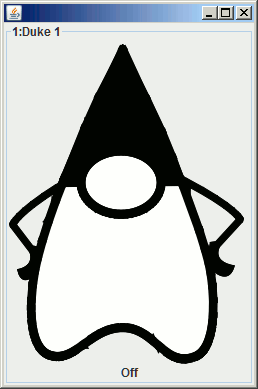

• Duke(カラーLEDの点灯)
  Duke
  シリアルポートを経由して接続されたカラーLEDの色を変えます。
  利用可能関数

  • void setColor(int Color);

    整数値 Color で色を指定します。
    0 : OFF 消灯
    1 : RED 赤色点灯
    2 : YELLOW 黄色点灯
    3 : GREEN 緑色点灯
    4 : BLUE 青色点灯

---
